端鈕是電路元件與電路其他部分的聯接點；pin針是連接器中用來完成電（信號）的導電（傳輸）的一種金屬物質。pin針的數量、工藝、選材等因素會影響連接器的電流、信息傳輸能力。

一般來說端鈕上pin針的安裝位置都有嚴格要求，若pin針的安裝位置出現偏差，則會出現安裝不上或通信失敗的情況，因此，對pin針進行缺陷檢測顯得尤為重要。

大族視覺HV系列智能視覺處理系統具有獨特的3D+2D缺陷檢測算法，可以滿足端鈕pin針高度異常、pin針缺失、pin針偏移等情況的檢測，以確保出廠的端鈕沒有明顯缺陷。

 檢測項目

pin針缺失：固定規格的端鈕上pin針的數量和位置是固定的，pin針漏裝就會出現pin針缺失，從而導致使用時通信故障。

pin針偏移：端鈕上的pin針均是垂直安裝的，任意一個針腳偏移都會造成連接電子元件失敗。

pin針高度異常：固定規格的端鈕上固定位置處的pin針高度是固定的，如果pin針高度過高或者過低，則會造成連接電子元件失敗。

 檢測方案

軟件：HVVS 3D+2D缺陷檢測算

硬件：3D線掃相機

 檢測效果

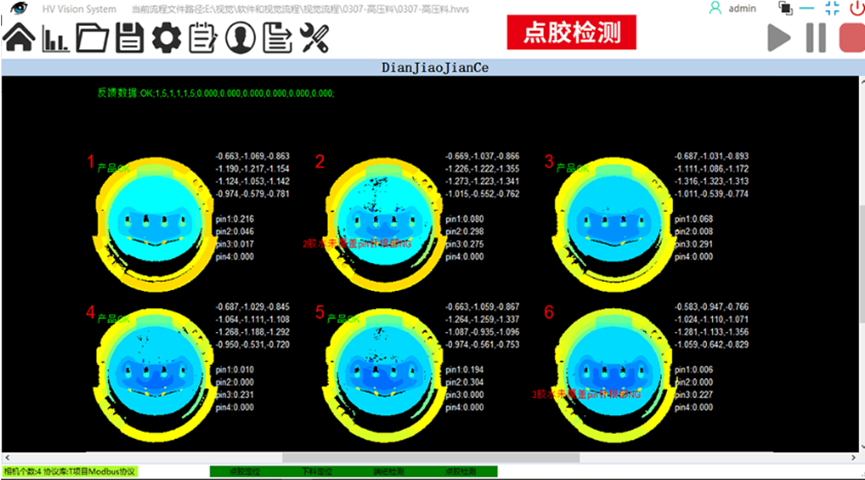

一次掃描六個產品，通過軟件算法處理，分別對每個產品進行檢測識別。

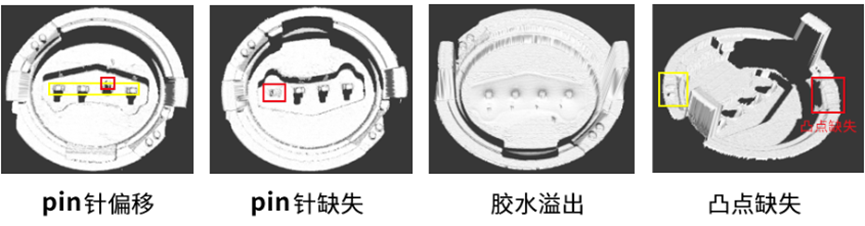

采用3D相機，可以檢測Pin針高度，Pin針缺失、偏移、凸點缺失、表面破損NG情況。

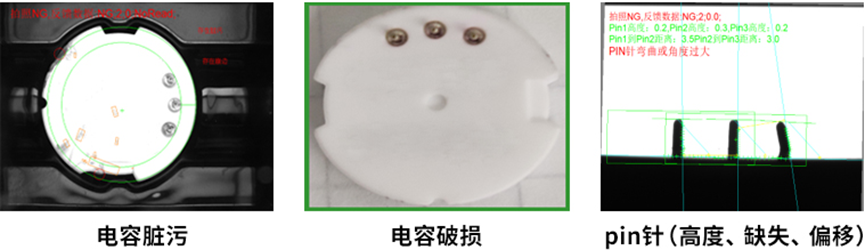

采用傳統2D圖像算法，可以檢測電容臟污、破損，pin針高度、pin針缺失、pin針偏移。

大族視覺始終堅持自主創新，以專業、嚴謹?shù)膽B(tài)度，積極開發先進的機器視覺和專業算法，專注于深度學習和圖像底層算法，不斷提升智能檢測水平，打造簡單、智能的產品，為各行業提供專業的機器視覺技術和成熟的產品解決方案。公司產品已廣泛應用于手機制造，3C消費電子、汽車動力電池、汽車零配件、電氣元器件、食藥包裝等行業，滿足客戶自動化需求，實現智能制造，提高生產效率。
